디자인 패턴 - 구조

개요

구조 패턴에는 다음의 패턴이 포함된다.

• Adapter
• Proxy
• Facade
• Decorator
• Bridge
• Flyweight
• Composite



이 글에서는 위 패턴들을 '간단하게' 다룬다.



---

어답터 패턴

---

다른 인터페이스에 adapter 클래스를 만들어서 사용하고자 하는 인터페이스와 호환되도록 하는 것이다.

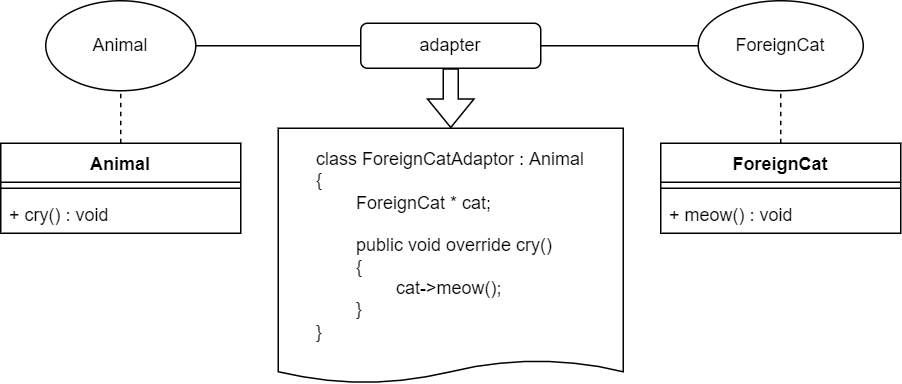

위 다이어그램처럼 외부에서 가져온 ForeignCat은 cry()메서드가 없지만 어댑터를 통해 기존 인터페이스와 호환되게 동작하도록 만들어줄 수 있다.



---



프록시 패턴

---

클래스에 접근할 때 프록시 클래스를 통해 접근하는 것. 프록시 클래스에서는 통계나 로그 캐싱등을 해줄 수 있다.



class Animal
{
public:
	virtual void speak() = 0;
};

class Cat final : public Animal
{
public:
	void speak() override
	{
		//짖는다.
	}
};

class CatProxy final : public Animal
{
public:
	CatProxy(Cat* cat)
	{
		cat_ = cat;
	}

	void speak() override
	{
		Log("Cat Speaks");
		cat_->speak();
	}
private :
	Cat* cat_;
};

프록시 클래스는 대상 클래스와 인터페이스가 같아야 한다. 따라서 프록시 클래스와 대상 클래스는 상속 관계에 있는 경우가 많다.



---

퍼사드 패턴

---

여러 클래스나 라이브러리를 조합해서 단순한 형태의 인터페이스를 제공해 주는 것.



예를 들어, 로켓을 발사한다고 하면 굉장히 많은 클래스들이 필요할 것이다. 1단계 로켓, 2단계 로켓부터 각종 시스템과 안전장치와 관련된 함수들을 적절히 호출해줘야 할 탠데 클라이언트 입장해서는 그냥 launch() 메서드 하나로 호출하고 싶을 때 Rocket 클래스를 만들어 launch()메서드에 일련의 과정들을 수행해주면 된다.



어댑터 패턴과 비슷할 수 있는데, 퍼사드 패턴은 인터페이스나 다형성을 고려하지 않고 단순한 인터페이스를 제공하고자 할 때 쓸 수 있다.



---

데코레이터 패턴

---

패턴 이름 그대로 어떤 클래스에 기능을 덧대어주고 싶을 때 사용할 수 있다. 만약 기능 확장이 필요할 때 서브클래스를 만드는 대신 쓸 수 있다.



예를 들어, draw()함수를 호출하여 UI를 그릴 수 있는 SimpleWindow 클래스가 존재한다. 그런데 여기에 reCAPTCHA를 추가해주고 싶다면?



class SimpleWindow : public Window
{
public :
	void draw() override
	{
		cout << "draw Window" << endl;
		//draw window;
	}
};

class Decorator : public Window
{
public :
	Decorator(Window * window)
	{
		window_ = window;
	}

	void draw() override
	{
		window_->draw();
	}

private:
	Window * window_;
};

class ReCHAPCHADecorator : public Decorator
{
public :
	ReCHAPCHADecorator(Window * window) : Decorator(window) {}
	void draw() override
	{
		Decorator::draw();
		cout << "I'm not a robot" << endl;
	}
};

int main()
{
	SimpleWindow * someWindow = new SimpleWindow();
	auto newWindow = new ReCHAPCHADecorator(someWindow);
	newWindow->draw();

	//delete windows..
	return 0;
}







---

브릿지 패턴

---

브리지 패턴은 abstraction과 implementation을 분리하여 각각 독립적으로 만들어주는 패턴이다. 이때 클래스 자체를 abstraction으로 클래스가 할 수 있는 일을 implementor가 한다고 생각하면 편한다.



https://en.wikipedia.org/wiki/Bridge_pattern



위 UML 다이어그램을 보면 알겠지만 Abstraction에서 Implementor를 필드로 가진다.



사용 예) 도형클래스(Shape)를 Abstraction, 그리기 클래스(Drawer)를 Implementor라 놓고 구현하면 이 둘의 SRP를 잘 지켜주면서 분리가 가능함.

---

플라이웨이트 패턴

---

경량패턴 이라고도 한다. 경량패턴을 사용하면 공유객체를 통해 객체의 경량화를 이룰 수 있다.



나무가 100개 있는 숲을 그려야 한다고 하자. 나무 클래스는 다음과 같을 것이다.



class Tree
{
private:
	Texture * texture_;
	Mesh * mesh_;
	int pos_x_, pos_y_, pos_z_;
	float rotation_;
};



이 때 Tree 객체가 100개일 때, 텍스쳐나 메시 객체도 100개라면 메모리를 꽤 잡아먹을 것이다. 더욱이 GPU메모리로 데이터를 옮기는 과정 역시 오래 걸릴 것이다. 이때 하나의 텍스처나 메시를 100개의 Tree객체가 공유한다면 메모리 절약과 성능에서 이점을 취할 수 있다.

---

컴포짓 패턴

---

컴포짓 패턴은 한 오브젝트의 그룹과 그 그룹의 단일 인스턴스를 같은 타입으로 취급하는 것이다.



https://en.wikipedia.org/wiki/Composite_pattern



---

class Component
{
public:
	virtual void operation() = 0;
};

class Leaf : Component
{
public:
	void operation() override
	{
		//do something
	}
};

class Composite : Component
{
public:
	void operation() override
	{
		for (auto child : childs_)
			child->operation();
	}
private :
	std::vector<Component*> childs_;
};



이런 패턴은 파일 디렉토리와 같은 개념에 잘 어울린다. 폴더(Composite)과 파일(Leaf)를 같은 컴포넌트로 취급함으로써 파일 디렉토리의 트리 구조를 쉽게 순회할 수 있다.
