유니티/DOTS2D Sprite Animation (1) - 핵심 구현 아이디어

2023.03.19 - [유니티/DOTS] - 2D Sprite Animation (0) - 레퍼런스 조사

2D Sprite Animation (0) - 레퍼런스 조사





공통

---



이전 레퍼런스에서 크게 두 가지를 조사했는데,



https://youtu.be/t1f8ZreCuuQ



https://forum.unity.com/threads/1-million-animated-sprites-at-60-fps.811116/

1 MILLION animated sprites at 60 FPS



코드몽키의 유튜브 강좌(이하 코드몽키)와 한 유니티 포럼에 FabrizioSpadaro 라는 사람이 쓴 글 (이하 파브리지오)임.



우선 화면에 sprite를 뿌려주는 핵심 메서드는 Graphics.DrawMesh를 호출하는 것이다.



그리고 유니티 ECS를 활용하기로 했다면 등장하는 객체가 엄청 많을것이라는 뜻이니 GPU 인스턴싱을 활용하기 위해서 Graphics.DrawMeshInstance 혹은 Graphics.DrawMeshInstancedIndirect 을 활용해주고 있다. 참고로 둘 다 (유니티 2023에서 Graphics.RenderMeshInstanced(Indirect)로 대체됨)



다만!  GPU 인스턴싱 페이지의 최하단에서 볼 수 있듯 합쳐진 메시의 꼭지점이 256개 미만이라면 안 쓰는 게 낫다. 따라서 하나만 등장하는 캐릭터 등은 별도로 빼서 그냥 DrawMesh를 호출해주는 게 더 나을 수 있다. (두 레퍼런스 모두 이렇게 하지는 않음)



Graphics.DrawMeshInstanced의 일반 버전과 Indirect버전의 가장 큰 차이는 DrawMeshInstance는 최대 1023개의 인스턴스만 그릴 수 있고, Indirect 버전은 그릴 인스턴스 갯수를 인자로 넘겨받는다는 것이다.



Instance버전의 DrawMesh를 사용할 때 주의할 점은 그려지는 Mesh가 Call단위로 묶여서 컬링 및 소팅된다는 것이다. 그리고 그걸 처리해주는 Bound를 인자로 넘겨준다. (뷰 프러스텀 컬링용인듯?) 그리고 GPU 인스턴싱이 되는 Sprite 셰이더가 필요하다.









코드몽키(DrawMeshInstanced)

---

코드몽키의 작업물은 Graphics.DrawMeshInstanced 를 사용한다. 이 경우 1023개의 인스턴스만 그릴 수 있기 때문에 그릴 엔티티를 1023개씩 쪼개서 Draw를 호출한다. 소팅의 경우 y값을 기준으로 NativeArray를 소팅해서 넘겨주어 한 그룹 내에서도 y축을 기준으로 소팅될 수 있게 해준다. 그리고 이왕 쪼개는김에 화면을 y축을 기준으로 N개로 나누어 엔티티들을 각각의 구간에 집어넣고 소팅해준다. 이 과정에서 프러스텀 컬링도 해줌. (카메라에 들어오지 않는 구간은 Draw 호출 스킵)

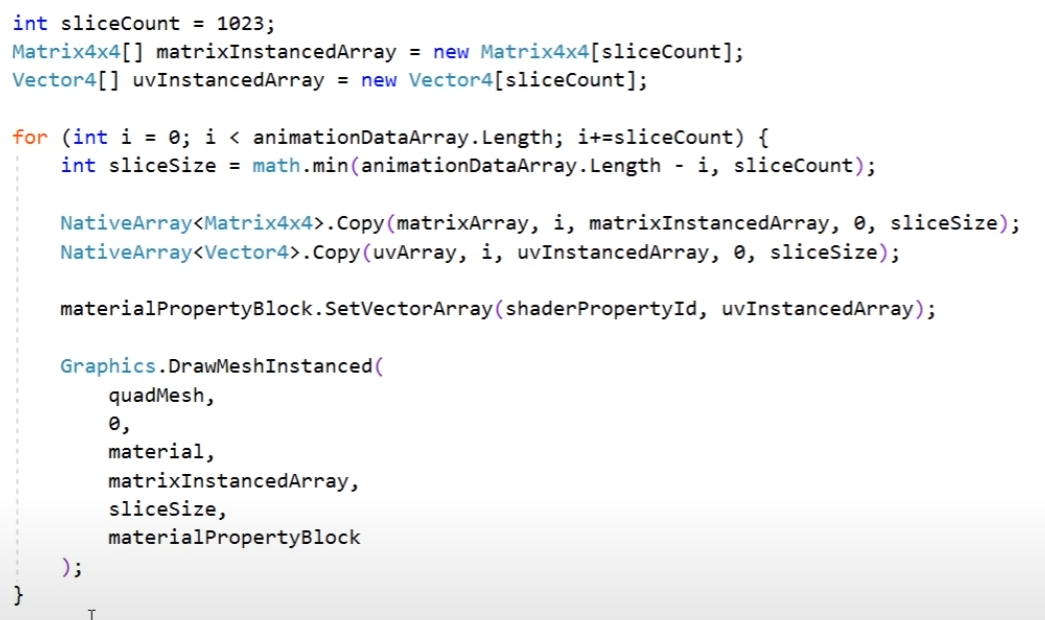

출처 : https://youtu.be/t1f8ZreCuuQ 캡쳐



나쁘지는 않지만? 최선인지는 모르겠다. 특히 1023개씩 쪼개서 DrawMeshInstanced에 넘겨주는 것이 메모리 복사를 너무 많이하지 않나 싶다.











파브리지오 (DrawMeshInstancedIndirect)

---

기본 원리

파브리지오의 작업은 DrawMeshInstancedIndirect를 사용한다. 어떤 포럼을 참고하면 DrawMeshInstanced는 그냥 DrawMeshInstancedIndirect의 Wrapper라고 한다. 그렇다. 유니티가 알아서 해주는 게 없으니 훨씬 복잡하다.



아무튼 파브리지오 작업의 핵심은 한 메테리얼의 하나의 엔티티(BufferEntity)라는 것이다. 그리고 메테리얼 엔티티 안에 SpriteIndex (int : 몇 번째 스프라이트를 그려줄지) , SpriteMatrix (float4 : x,y 위치값, 스케일(uniform), z축회전값), SpriteColor(float4 : RGBA), 타입의 DynamicBuffer가 존재한다.



그리고 메테리얼별로 (BufferEntity별로) DrawMeshInstancedIndirect를 호출한다!



핵심 데이터인 RenderInformation 클래스를 보자

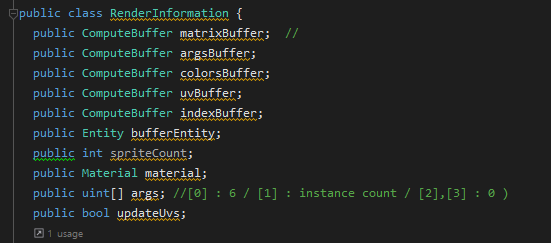

굉장히 많은 ComputeBuffer 필드가 존재한다.



ComputeBuffer는 ComputeShader를 쓸 때 CPU가 GPU에 데이터를 넘겨줄 때 쓰는 버퍼인가보다. (잘 몰름)



argsBuffer는 위에서 Indirect버전의 Draw에는 몇 개를 그릴지 지정해줘야 한다고 했다. 그 역할이다. uint[] args는 그냥 중간 데이터



아무튼 얘네를 그냥

위와 같이 메테리얼에 넘겨주는 게 핵심이다.







의문

그런데 의문이 드는 게 그냥 SharedComponent로 Material을 지정하면 안 되나? 왜냐면 DynamicBuffer는 일정 사이즈가 넘어가면 Chunk 밖에 생성돼서 메모리 낭비가 심해질탠데..? (근거)



어쩌면 셰이더 자체의 구조때문일지도 모르겠다. 셰이더 코드를 보면

위와같이 버퍼를 통짜로 받아오고 있다.



그리고 엔티티들이 아키타입별로 쪼개지면서 비효율적이 될 수도 있을 것 같고..? (왜냐면 EntityQuery를 NativeArray로 다시 불러와야 하니 이 과정에서 결국 메모리가 할당되고 복사됨)





의문2

음.. 그런데 y소팅이 잘 구현되어있는지 의심스럽고, flip이 구현되어있지 않다. (이건 그냥 uv를 뒤집어주면 될 듯?)

https://github.com/TarasMartynyuk/SpriteSheetRenderer

GitHub - TarasMartynyuk/SpriteSheetRenderer: A powerful Unity ECS system to render massive numbers of animated sprites.

누군가 파브리지오의 작업물을 Entities 1.0 컨버팅 & flip까지 구현해둔듯









정리하며

---



위 두 작업물 모두 바로 쓰기에 묘하게 찜찜하다.



우선 지금으로써 딱히 그래픽쪽 최적화보다는 더 하고싶은 게 있기에 그래픽쪽은 개인적으로 우선순위가 낮다. 그러니까 그냥 누가 Fork따서 수정해준 파브리지오의 방법을 사용하거나,



DrawMeshInstanced가 적어도 256개의 꼭지점 이상에서 효율적이라는 점을 근거로, 40개 이상(Quad는 삼각형 두개;  6개의 꼭지점을 가지니까)의 동일 메테리얼을 쓰는 객체가 등장할 게 아니라면 DrawMesh로 일단 애니메이션을 구현하고 Lazy하게 최적화를 진행하는 것도 좋을 것 같다.
